一、风淋室自控系统详细使用流程
1.概述
风淋室自动控制系统主要用于风淋室，货物淋室和风淋室的自动控制。自动实现内门和外门的联锁和开锁，照明的启动和停止，自动引导人体以及风扇的启动和停止。该产品在自动化过程中具有关联的语音提示，并具有灵活的功能，例如空气淋浴时间，前后门解锁延迟时间以及可调的照明延迟时间。
2.主板口罩和按键说明示意图
A.风淋室控制面板按键说明：
1.紧急停止按钮：每按一次紧急停止按钮，红色紧急停止指示灯就会点亮，并且除指示灯外的所有输出都会自动关闭。再按一次返回到初始状态。此按钮主要用于无法打开内门和外门，无法自动关闭空气淋浴器以及需要其他维护的情况。
2.空气淋浴按钮：关闭内门和外门后，按手动按钮，系统将进入空气淋浴过程。此按钮主要用于门传感器，红外故障或风扇维护和修理。
3.照明按钮：使用“照明”按钮可以切换空气淋浴的室内照明。此按钮主要用于门传感器故障和灯泡维护。
4.上/下调节按钮：在开始或结束空气淋浴之前和之后，请使用上/下调节按钮调节空气淋浴的延迟时间。输入内部参数设置时调整或选择选项。
B.传统风淋室的工作流程：
1.输入清洁区域：
2.当进入清洁区的人打开外门时，内门上的电子锁会自动锁定，以防止空气淋浴间内的未净化空气流入清洁区，并且打开空气淋浴间内的照明灯。点亮，外部工作指示灯点亮。
3.进入风淋室，关上外门后，“你好，请站在感应区”会显示语音提示。系统的红外探头开始检测是否有人。如果检测到有人，系统将进入空气淋浴过程。
4.如果您在淋浴前锁定内门和外门，风扇将启动淋浴，同时开始淋浴的倒计时。语音提示：“在操作过程中将您的身体旋转360度。
5.关上外门后，如果在规定时间内未检测到空气淋浴的人，它将返回待机状态。
6.在淋浴时，当有人按下向上/向下/向左/向右开关时，正在工作。请勿随意触摸开关。
7.在淋浴时，如果有人按下紧急停止开关，则淋浴将结束。再次按下紧急停止按钮以取消紧急停止状态。
8.空气淋浴结束后，内门将被解锁，并出现语音提示：“淋浴结束后，请从后门退出。”
9.人员退出风淋室并关闭内门后，系统返回到其初始状态并等待下一次使用。
10.风淋装置完成后，内门将被解锁。内部人员不会在指定时间内离开空气淋浴室。默认情况下，系统可能已离开该人员，并将自动返回待机状态。
11.照明灯打开后，如果在指定时间内没有再次触发，则会自动关闭。
（2）离开清洁区：
1.内门打开时，外门通过电锁自动上锁，空气淋浴室灯亮，工作指示灯亮。
2.当人们进入空气淋浴室并关闭内门时，系统开始检测是否有人在空气淋浴室中。如果在指定时间内未检测到任何人，则内门和外门将被解锁。
3.如果检测到人员并且系统等待人员打开外门，则内门将被锁定，并且当外门关闭时，系统将返回其初始状态。
4.在特殊情况下，负责人可以选择返回清洁区。系统等待人员打开内门，外门打开并自动上锁。当内门关闭时，系统将返回其初始状态。
5.打开外门后，如果在指定时间内未检测到任何人，请先打开外门，系统将进入清洁区域过程。如果此时打开内门，系统将进入清洁区域过程。
6.灯打开后，如果在设定时间内没有再次触发，则灯会自动关闭。
C.空气淋浴指示灯和数字电子管显示屏的说明：
1.风淋倒计时：2位红色数码管显示。显示工作期间的风淋时间设定值和剩余的风淋时间，并在设置菜单时显示菜单参数。
4.空气淋浴灯：此灯点亮时，表明空气淋浴风扇已自动或手动启动。
5.紧急停止指示灯：当该指示灯点亮时，表明系统处于紧急停止状态。
6.照明器：照明器打开时，灯点亮，可以通过按明亮的按钮来关闭或打开。
D.二次板接线输入输出端子接口示意图：
1.电源输入接口
一种。电源：220V AC（丝印标记为220V AC IN）
2.电源输出接口
一种。风扇：1A 220VAC（连接到交流接触器线圈，丝网印刷为风扇继电器）
照明：1A 220VAC（如果您有很多灯，则可以连接一个中间继电器，并且丝印将被标记为照明指示器）
工作说明：1A 220VAC（丝印标记是工作指示器）
电源指示灯：1A 220VAC（丝绸屏幕标记为电源指示灯）
3.电流输入接口弱
一种。内门磁性开关：被动触点（在丝网上标记为内门传感器）
外门磁性开关：被动触点（在丝网上标记为外门磁性）
红外传感器开关：被动触点（丝网印刷为红外）
4.弱电流输出接口
一种。红外开关电源：12VDC（丝印被标记为12V GO）
外门电锁：600mA DC12V（外门电锁）
内门电锁：600mA DC12V（内门电锁）
5.操作手册
风淋室工作参数设置：
1.空气淋浴时间设置：直接在空气淋浴开始或结束之前或之后按下上下调节按钮。
空气淋浴器的延迟时间可以更改，调整范围是2到60秒，并由2位数字显像管显示。调整5秒钟后，系统将自动保存参数值。
2.淋浴后外门解锁延迟设置（TI）：按住紧急停止按钮20秒钟，系统将进入内部参数设置，数码管将显示“ TI”，然后按向上或向下按钮按下以显示空气淋浴器的外部。门解锁延迟时间，单位为秒。按向上或向下按钮在0-60秒内进行调整，然后按空气淋浴按钮确认并输入下一个选项。没有按钮可在5秒内触发系统以保存参数并完成设置。
3.淋浴后的内门解锁延迟设置（TO）：完成外门设置后，在5秒内再次按风淋按钮以进入淋浴后的内门解锁延迟设置（TO），然后上下移动。移动调整键可以在0-60秒内显示和调整时间。按空气淋浴键确认并输入以下选项： 5秒钟内，没有按钮触发系统保存参数并完成设置。
4.内部和外部门互锁延迟设置（TC）：完成内部门的设置后，在5秒钟内再次按空气淋浴键进入内部和外部门互锁延迟设置（TC），然后按上/下调整键。联锁门打开延迟时间可以在0-60秒内显示和调整。按空气淋浴键确认并输入以下选项： 5秒钟内，没有按钮触发系统保存参数并完成设置。
5.照明延迟设置（TL）：完成内门和外门的互锁设置后，在5秒钟内再次按空气淋浴键以输入照明延迟设置（TL）。可以显示该内容，并使用向上和向下调整键将其设置为0。在-60分钟内调整照明延迟的灭火时间。按空气淋浴键确认并输入以下选项：5秒钟内，没有按钮触发系统保存参数并完成设置。
6.程序选择设置（TD）：完成照明设置后，在5秒钟内再次按空气淋浴键以进入程序选择设置（TD），然后使用上下调节键显示并选择00-02程序。 00：正常的空气淋浴程序，01：没有引导程序的门，02：没有引导程序的传感器。按空气淋浴键确认并输入以下选项：没有按键可触发系统保存参数并在5秒钟内完成配置。
7.内部和外部门更换设置（TN）：选择并配置程序后，在5秒钟内再次按空气淋浴键以输入内部和外部门更换设置（TN）。用上下调节键显示，可以将其设置为00-。 01选择一个程序。 00：正常，01：交换。按空气淋浴键确认并输入以下选项： 5秒钟内，没有按钮触发系统保存参数并完成设置。
E.使用注意事项：
1.产品开孔尺寸：L×次； W ＝ 245×次； 125（MM）
2.产品门电磁开关要求：合上门会关闭触点，打开门会断开触点。
3.产品中使用的红外传感器开关需要220VAC或12VDC电源。没有人时，触点打开；有人时，触点关闭。
4.产品中使用的电锁要求：注意不要连接12VDC电源，小于600MA的电流和外部二极管（已包括电路板）。
5.由于电路板的限制，我们建议您不要将每个接口端子都连接到超过100W的设备。如果风扇功率更大或具有更多的灯泡面板，则可以通过交流接触器和中间继电器进行传递。
电源更换板说明：
（1）切换至开关电源后的产品重量为原始产品重量的三分之一。
（2）80-250VAC宽电压输入：旧产品电路在低压下不工作，变压器在高压下燃烧。
二、风淋室的应用及特点
在动态条件下的清洁区域中，操作员是细菌和灰尘的主要来源。
在进入清洁区域之前，操作员必须使用清洁空气吹掉衣服表面的灰尘颗粒并起到气闸的作用。

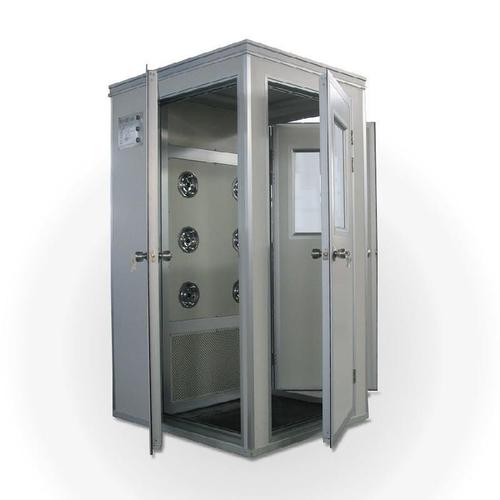

空气淋浴室是员工进入洁净区和无尘车间的净化器，用途广泛，可用于所有洁净区和洁净车间。当员工进入车间时，他们必须通过此设备并使用强而干净的空气。旋转喷嘴向四面八方喷射人，有效，迅速地去除衣服上的灰尘，头发，绒毛和其他杂物，减少了人们进入和离开清洁区域的污染问题。
空气淋浴间可以兼作气室，以防止外部污染和未净化的空气进入清洁区域。我们的员工将头发，灰尘和细菌带到车间，以生产高质量的产品，以满足工作场所严格的无尘净化标准。
空气淋浴室可分为以下几类。
1.单吹式：在一侧板上带有喷嘴，适用于对食品包装，饮料加工和大桶水生产等要求不高的工厂。
2.双吹式：在侧板和顶板上有一个喷嘴，适用于糕点制造和干果等国内食品加工公司。
3.低套筒型：顶部有两个侧板和一个喷嘴，适用于出口加工公司和高精度设备等高要求行业。
空气淋浴间分为不锈钢空气淋浴间，钢空气淋浴间，外钢板中的不锈钢空气淋浴间，有色钢空气淋浴间和外颜色板中的不锈钢空气淋浴间。
1.彩色钢板空气淋浴房适合在干燥环境中用户很少的车间使用，而且价格便宜。
2.适用于电子工厂的冷轧钢板空气淋浴房（酸洗/磷酸盐静电喷涂），有很多用户。门由不锈钢制成，因此坚固耐用，但是价格相对合理。
3.不锈钢板空气淋浴房（SUS304）适用于食品加工，制药和保健产品加工行业。工作环境相对潮湿，但不会生锈。
空气淋浴的特点：
1.空气淋浴房采用公司的专利设计，更适合无尘室的原理和要求（外箱弧角）。
2.全自动控制，双门电子联锁，红外线引导自动吹/淋浴，喷涂时双开锁。
3.冷板喷涂系列采用多层喷涂技术，不能喷涂静电。
4.空气淋浴房的基本配置是使用所有不锈钢门，门框，把手，厚地板和空气淋浴喷嘴。
5.使用LCD时间显示屏显示风淋时间，可调风淋时间。
7.空气淋浴室的音调极低且安静，并采用了先进的静音系统，使操作更安静，对工人的影响也更少。
8.使用独特的空气清新功能系统，完全消除了长期封闭式空气淋浴间产生的异味。
